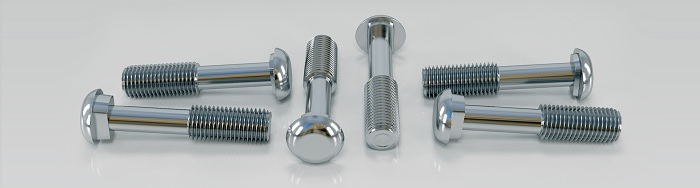

Болты для рельсовых стыков железнодорожного пути ГОСТ 11530-2014

Марка стали: 35, 30ХР

Класс точности: C

Класс прочности: 8.8; 10.9

Поле допуска метрической резьбы: 8g.

Покрытие: без покрытия.

Болты изготавливаются исполнением 1 и исполнением 2.

Болты для рельсовых стыков железнодорожного пути ГОСТ 11530-2014

Размер болта	Теоретическая масса 1000 штук, кг
М27х130	696
М24х150	585
М27х160	818
2М24х140	522
2М24х160	592
2М27х150	750
2М27х180	872

На головке болтов нанесена буква "М". На болтах класса прочности 10,9 дополнительно наносится буква "П".

Болты могут укомплектовываются гайками по ГОСТ 11532-93.

Применяются болты: исполнения 1 - для скрепления накладками стыков железнодорожных рельсов типов Р38, Р43, Р50, Р65, Р75; исполнения 2 - для изолирующих стыков указанных типов рельсов.

d			М24	М27
D (предельн. откл. ±1,25)			40	46
К (предельн. откл. ±0,9)			14	17
V	предельн. откл -1,0		33	38
V₁	предельн. откл -1,0		32	37
S (предельн. откл. - 2,1)			24	27
h	предельн. откл. -1,8		12
h₁	предельн. откл. -1,8		6
b (предельн. откл. +6)			66
Шаг резьбы, Р			3,0
L исполнения (предельн. откл. +6)		1	150	130, 160
L исполнения (предельн. откл. +6)		2	140, 160	150, 180
