Противоугоны пружинные к железнодорожным рельсам по ГОСТ 32409-2013 (взамен ГОСТ 2879-69) производства ОАО «ММК-МЕТИЗ» — это элементы верхнего строения железнодорожного пути (ВСП), предназначенные для предотвращения продольного смещения (угона) рельсов вдоль подрельсового основания под воздействием колесных нагрузок движущегося подвижного состава и температурных напряжений.
Противоугоны устанавливаются на подошву рельсов типов Р50, Р65 и Р75 на звеньевых путях с костыльным раздельным и нераздельным скреплением на деревянных шпалах. За счет клиновидного пружинного зажима и сопротивления сдвигу противоугон передает продольные тормозные и тяговые силы на прилегающие шпалы, предотвращая искажение геометрии колеи, разрыв стыков и сход подвижного состава.
Технические параметры и материалы изготовления
| Стандарт | ГОСТ 32409-2013 (ГОСТ 2879-69) |
| Типы противоугонов |
• 1П65 — для рельсов типа Р65; • 1П50 — для рельсов типа Р50; • 1П75 — для тяжелых рельсов типа Р75. |
| Марка стали | Рессорно-пружинная кремнистая сталь марки 40С2А (по ГОСТ 14959) |
| Способ изготовления и термообработка | Горячая гибка из горячекатаного полосового проката трапециевидного сечения с последующей закалкой и отпуском |
| Удерживающая способность вдоль рельса | не менее 7840 Н (800 кгс) |
| Твердость термообработанного изделия | 36,5 – 44,5 HRC (согласно ГОСТ 32409-2013) |
| Вид защитного покрытия | Без покрытия (базовое исполнение) или с консервационной смазкой |
Геометрические размеры и масса пружинных противоугонов

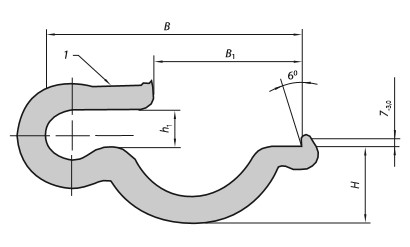

Геометрические параметры пружинного противоугона исполнения 1 (размеры в мм)
| Обозначение противоугона | Тип рельса | B, мм | B1, мм | H, мм (справочный) | h1, мм | Теоретическая масса 1 шт., кг | Количество в 1 тонне (ориентировочно), шт. |
|---|---|---|---|---|---|---|---|
| 1П75 | Р75 | 170,0 ± 5,0 | 112,0 ± 5,0 | 66,0 | 17,0 ± 1,0 | 1,41 | ~ 709 |
| 1П65 | Р65 | 161,0 ± 5,0 | 103,0 ± 5,0 | 60,0 | 1,36 | ~ 735 | |
| 1П50 | Р50 | 140,0 ± 5,0 | 82,0 ± 5,0 | 53,0 | 1,22 | ~ 820 |
Контроль качества и правила приемки
Каждая партия противоугонов ОАО «ММК-МЕТИЗ» подвергается строгим приемо-сдаточным испытаниям:
- контролю геометрии паза и зева калибрами для плотной посадки на подошву рельса;
- испытанию на прочность и статическое усилие сдвига вдоль подошвы рельса (не менее 7840 Н);
- проверке твердости и отсутствия закалочных трещин, раковин и заусенцев;
- испытанию на остаточную деформацию после трехкратного раскрытия зева.
Продукция сопровождается паспортом качества завода-изготовителя. Ознакомиться с документами соответствия можно в разделе «Сертификаты ОАО «ММК-МЕТИЗ».
Как купить пружинные противоугоны по цене производителя
ОАО «ММК-МЕТИЗ» поставляет пружинные противоугоны 1П65, 1П50 и 1П75 оптовыми партиями напрямую с завода. Отгрузка осуществляется навалом или в таре (биг-бэги, поддоны) автомобильным и железнодорожным транспортом (полувагонами) по всей России и странам СНГ.
