Заклепки с плоской головкой (ГОСТ 10303-80)

Марка стали: 10, 10пс

Класс точности: В

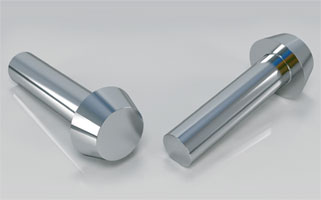

Заклепки с плоской головкой ГОСТ 10303-80 конструкция, размеры      Заклепки с плоской головкой

 ГОСТ 10303-80. Заклепки с плоской головкой

(мм)

d 3 4 5 6 8  10
D 5,5 7,5 9,5 11 14  16
k 1,6 2 2,5 3 4  5
b 3 3 4 4 4  6
L 6-18 8-32 10-50 10-50 14-50  20-80
L, мм Масса 1000 штук, кг
6 0,583 - - - -  -
8 0,638 1,385 - - -  -
9 0,694 1,484 - - -  -
10 0,749 1,582 2,740 4,135 -  -
11 0,805 1,681 2,893 4,356 -  -
12 0,916 1,780 3,048 4,578 -  -
14 1,027 1,977 3,356 5,022 9,630  -
16 1,138 2,174 3,665 5,466 10,420  16,47
18 1,248 2,372 3,973 5,910 11,210  17,71
20 - 2,569 4,281 6,354 11,990  18,94
22 - 2,766 4,589 6,798 12,780  20,17
24 - 2,969 4,898 7,242 13,570  21,40
26 - 3,161 5,206 7,686 14,360  22,64
28 - 3,358 5,514 8,130 15,150  23,87
30 - 3,555 5,822 8,570 15,940  25,10
32 - 3,753 6,131 9,020 16,730  26,34
34 - - 6,439 9,460 17,520  27,57
36 - - 6,747 9,900 18,310  27,80
38 - - 7,053 10,350 19,100  30,04
40 - - 7,364 10,790 19,890  31,27
42 - - 7,672 11,240 20,680  32,50
45 - - 8,134 11,900 21,860  34,35
48 - - 8,597 12,570 23,040  36,20
50 - - 8,905 13,010 23,830  37,43
55 - - - - -  40,52
60 - - - - -  43,60
65 - -  -  -  -  46,68
70 -  -  -  -  -  49,77
75 -  -  -  -  -  52,85
80 -  -  -  -  -  55,93
