Винты самонарезающие

Винты самонарезающие рожковой формы и крестообразным шлицем (ТУ 1640-041-00187240-2013).

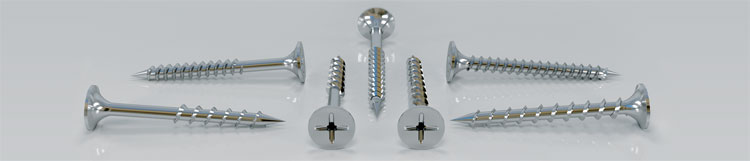

Винты самонарезающие ТУ 1640-041-00187240-2013

Винт самонарезающий изготавливают в соответствии с ГОСТами 11650-80 или 11652-80. В европейской классификации на них распространяются нормы DIN 7981.

Основное назначение самонарезающих винтов – соединение конструкции из металла (стали, алюминия), дерева, материалов из пластика, оргалита и так далее путем закручивания.

Саморезы изготавливаются из углеродистой стали. Поверхность изделий имеет гальваническое цинковое покрытие или выпускается без покрытия.

Различные наименования отличаются по форме головки, которая может быть:

  • Полукруглой
  • Потайной

По форме конца различают винты с острым или тупым концом.

Винты самонарезающие отвечают классу точности В и выпускаются с однозаходной резьбой, диаметр которой составляет 3,0–6,0 мм.

Завод ОАО "ММК-МЕТИЗ" производит и продает крепежную продукцию по ценам, определенным производителем. На винты самонарезающие цена  зависит от модели, т.е. учитывается размер, вид покрытия и другие характеристики.

Марка стали: 15 Г(М)

Винты самонарезающие с мелким шагом резьбы для крепления гипсокартонных плит.

Исполнение 1:

Винты самонарезающие с мелким шагом резьбы для крепления гипсокартонных плит

Винты самонарезающие с крупным шагом резьбы для крепления гипсокартонных плит.

Исполнение 2:

Винты самонарезающие с крупным шагом резьбы для крепления гипсокартонных плит

*Размеры для справок обеспечиваются инструментом

Таблица 1

Номинальный диаметр резьбы 3,5 3,8 4,2 4,8
Диаметр головки D 7,9-8,6 7,9-8,6
7,9-8,6 8,5-9,1
Высота головки k 4,5-7,5 4,5-7,5
4,5-7,5
4,5-7,5
Высота цилиндрического пояска h1 0,5-0,8
0,5-0,8
0,5-0,8
0,5-1,0
Наружный диаметр резьбы d
Исполнение 1
Исполнение 2

3,30-3,60
3,50-4,00

3,70-4,00
3,80-4,20

4,00-4,30
4,20-4,60

4,70-5,00
4,90-5,35
Наружный диаметр резьбы d2
Исполнение 1
Исполнение 2

2,00-2,30
2,05-2,35

2,25-2,55
2,20-2,50

2,50-2,80
2,55-2,82

3,05-3,35
3,05-3,35
Число заходов резьбы винтов
Исполнение 1

1

2

1

2

1

2

1

2
Шар резьбы P
Исполнение 1

1,7

3,4

1,7

3,4

1,7

3,4

2,3

4,6
Исполнение 2 2,7-2,8
2,7-2,8
2,7-2,9
3,1-3,2
Глубина вхождения калибра в крестообразный шлиц h
2,50-3,20
2,50-3,20
2,50-3,20
2,50-3,20
Диаметр крестообразного шлица m
4,5-5,1
4,5-5,1
4,5-5,1
4,5-5,1
Номер крестообразного шлица 2 2 2 2
Радиус головки R
4,5-5,0
4,5-5,0
4,5-5,0
4,5-5,0
Допуск биения в заданном направлении Lb, не более
0,7 0,7 0,7 0,7
Допуск симметричности шлица относительно стержня в диаметральном выражении Ls, не более
0,5 0,5 0,5 0,5
Длина винта L 16,19,25, 28,31,32,
35,41,45,
51,55
25,32,35, 41,65
65,70,75, 76
75
Допуск на длину винта ±1,5
Крутящий момент, Нм, не менее
Исполнение 1
Исполнение 2

2,80
2,00

3,5

4,50

6,50

Тип Т. Исполнение 1:

Винты самонарезающие тип Т исполнение 1

Тип Т. Исполнение 2:

Самонарезающие винты типа Т исполнение 2

Размеры самонарезающих винтов типа Т

Номинальный диаметр резьбы 3,5 3,8 4,2
Диаметр головки D 7,9-8,5 7,9-8,5 7,9-8,5
Высота головки kh 4,5-7,5 4,5-7,5 4,5-7,5
Высота цилиндрического пояска h1 0,5-0,8 0,5-0,8 0,5-0,8
Наружный диаметр резьбы d
Исполнение 1
Исполнение 2
3,65 - 4,00
3,65 - 4,00
3,80 - 4,20
3,80 - 4,00
4,35 - 4,75
4,35 - 4,75
Внутренний диаметр резьбы d2
Исполнение 1
Исполнение 2
2,00 - 2,40
2,20 - 2,40
2,40 - 2,60
2,40 - 2,60
2,60 - 2,80
2,60 - 2,80
Шаг резьбы Р
Исполнение 1 (двузаходная)
2,8-3,4 2,8-3,4 2,8-3,4
Исполнение 2 2,7-2,8 2,7-2,8 2,8-3,2
Глубина вхождения калибра в крестообразный шлиц h 2,65 - 3,20 2,65 - 3,20 2,65 - 3,20
Диаметр крестообразного шлица m 4,5-5,1 4,5-5,1 4,5-5,1
Номер крестообразного шлица 2 2 2
Радиус головки R 4,5-5,0 4,5-5,0 4,5-5,0
Допуск биения в заданном направлении Lb, не более 0,7 0,7 0,7
Допуск симметричности шлица относительно стержня в диаметральном выражении Ls, не более 0,5 0,5 0,5
Длина винта L 16, 19, 25
28, 31, 32
35, 41, 45
51, 55
25, 32, 35
41, 65
65, 70, 75
76
Допуск на длину винта +/- 1,5
Крутящий момент, Нм, не менее
Исполнение 1
Исполнение 2
2,80
2,00
2,80
2,00
2,80
2,00
