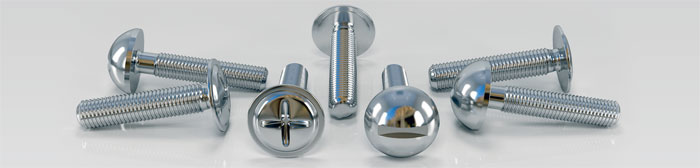

Винты с полукруглой головкой (ГОСТ 17473-80)


Винт с полукруглой головкой ГОСТ 17473 – это крепеж, предназначенный для винтового соединения. Форма изделия – стержень с резьбой и полукруглой головкой с прямым шлицем. Для соединения используются гайки и шайбы, совпадающие по размеру с винтами.

Сфера применения изделий - строительные и промышленные работы, в которых необходимо прочное соединение металлических изделий.

Изготавливается из стали марки 10.

Винт с полукруглой головкой выпускается в следующих вариантах:

  • Различными по длине, диаметру стержня и головки
  • С различной длиной резьбы
  • Различные классы по точности (А и В)
  • Покрытие цинковое или без покрытия

Завод ОАО "ММК-МЕТИЗ" производит и продает крепежные изделия, в том числе винт с полукруглой головкой ГОСТ 17473 по ценам от производителя, без дополнительных наценок. Особенность данной продукции – отпускается по весу.

 ГОСТ 17473-80. Винт с полукруглой головкой

Марка стали:  10, 10 пс, 08, 08пс

Класс точности: В

Поле допуска резьбы винтов: бg

Без покрытия или с гальваническим цинковым покрытием.

Класс прочности: 4,8 - длина свыше 20 мм; 5,8 - длина до 20 мм.



d 3 4 5 6 8 10
D 5,5 7,0 8,5 10,0 13,0 16,0
k 2,1 2,8 3,5 4,2 5,6 7,0
b 12,0 14,0 16,0 18,0 22,0 26,0
L 6-30 6-40 10-50 10-60 16-60 20-70

L,mm Масса 1000 штук, кг
6 0,474 0,916 - - - -
7 0.517 0,993 - - - -
8 0.560 1,069 - - - -
9 0,604 1,146 - - - -
10 0,647 1,222 2,068 3,167 - -
11 0,690 1,299 2,191 3,342 - -
12 0,734 1,375 2,313 3,516 - -
13 0,777 1,451 2,435 3,691 - -
14 0,820 1,528 2,557 3,866 - -
16 0,907 1,681 2,802 4,215 8,264 -
18 0,994 1,834 3,046 4,564 8,896 -
20 1,080 1,987 3,290 4,914 9,526 16,19
22 1,167 2,139 3,535 5,263 10,157 17,19
25 1,297 2,369 3,901 5,787 11,104 18,68
28 1,427 2,598 4,268 6,311 12,050 20,18
30 1,514 2,751 4,512 6,660 12,684 21,18
32 - 2,904 4,756 7,009 13,311 22,17
35 - 3,133 5,123 7,533 14,258 23,67
38 - 3,363 5,490 8,057 15,204 25,16
40 - 3,516 5,734 8,407 15,835 26,16
42 - - 5,978 8,755 16,465 27,16
45 - - 6,345 9,280 17,412 28,66
48 - - 6,711 9,803 18,358 30,15
50 - - 6,956 10,152 18,989 31,15
55 - - - 11,025 20,566 33,64
60 - - - 11,899 22,143 36,13
65 - - - - - 38,63
70 - - - - - 41,12
