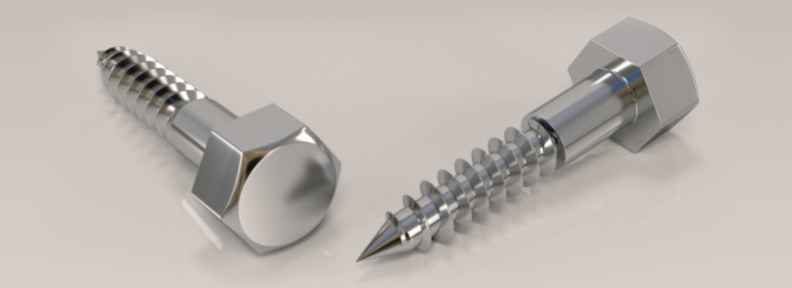

Шурупы с шестигранной головкой (ГОСТ 11473-75, DIN 571 (D 6; 8; 10))

Шурупы с шестигранной головкой DIN 57

Марка стали: 08, 08пс, 10, 10пс
Класс точности: B
Без покрытия или с гальваническим цинковым покрытием.

Конструкция шурупов ГОСТ 11473-75, DIN 571 (D 6; 8; 10)

(мм)

d 6 8 10 12
b Не менее 0,6L
k* 4,0 5,3/5,5 6,4/7,0 7,5
s* 10,0 13,0 17,0 18/19,0
e, не менее 10,9 14,20 18,72 20,9
L 30-100 30-100 50-100 80,0 - 100,0
L Масса 1000 штук, кг
30 6,53 12,5 - -
35 7,29 13,9 - -
40 8,05 15,2 - -
45 8,81 16,6 - -
50 9,57 17,9 29,0 -
60 11,09 20,6 33,3 -
70 12,61 23,3 37,6 -
80 14,12 26,1 41,8 62,1
90 15,64 28,8 46,1 68,6
100 17,16 31,5 50,3 75,0

*в знаменателе размеры шурупов по DIN 571

Посмотрите также шурупы с полукруглой головкой по ГОСТ 1144-80.
