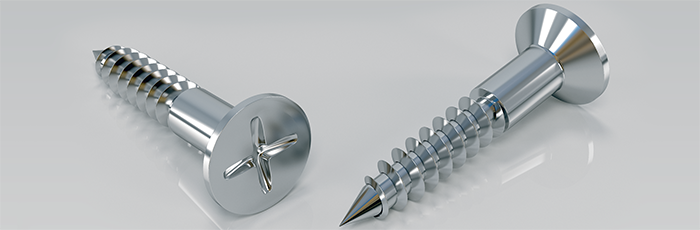

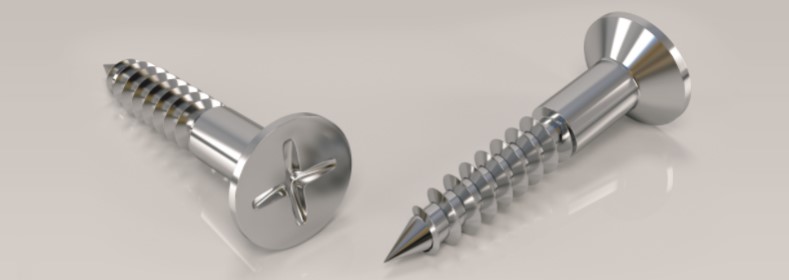

Шурупы с потайной головкой (ГОСТ 1145-80)

Шурупы с потайной головкой ГОСТ 1145-80

Марка стали: 08; 08пс; 10; 10пс
Класс точности: В


Исполнение 3: диаметр 2,5 мм - 10,0 мм
Исполнение 4: диаметр 2,5 мм - 6,0 мм
*Исполнение 4 для шурупов с L ≤ 22 мм.

Масса 1000 штук, кг
L, mm/ d, mm 2,5 3,0 3,5 4,0 5,0 6,0 8,0 10,0
10 - 0,42 - - - - - -
13 0,39 0,56 0,75 0,97 1,45 - - -
16 0,48 0,69 0,93 1,20 1,81 - - -
18 0,54 0,77 1,04 1,35 2,06 - - -
20 0,60 0,86 1,16 1,51 2,30 3,24 - -
22 0,66 0,95 1,28 1,66 2,54 3,58 - -
25 0,75 1,08 1,46 1,89 2,90 4,10 - -
30 - 1,30 1,75 2,28 3,51 4,97 - -
35 - - 2,05 2,66 4,11 5,84 - -
40 - - 2,34 3,05 4,72 6,70 - -
45 - - - 3,43 5,30 7,57 - -
50 - - - 3,82 5,93 8,43 14,75 -
60 - - - 4,59 7,14 10,16 17,80 -
70 - - - 11,90 20,85 -
80 - - - - - 13,63 23,90 36,97
90 - - - - - 15,35 26,96 41,72
100 - - - - - - 30,01 46,47

мм

d b D      k L
2,5 не менее 0,6 L 4,7 1,5 13-25
3,0 5,6 1,65 10-30
3,5 6,5 1,93 13-40
4,0 7,4 2,2 13-60
5,0 9,2 2,5 13-60
6,0 11,0 3 20-90
8,0 14,5 4 50-100
10,0 18,0 5 80-100

Посмотрите также шурупы путевые, шурупы с полукруглой головкой по ГОСТ 1144-80винты самонарезающие с потайной головкой.
