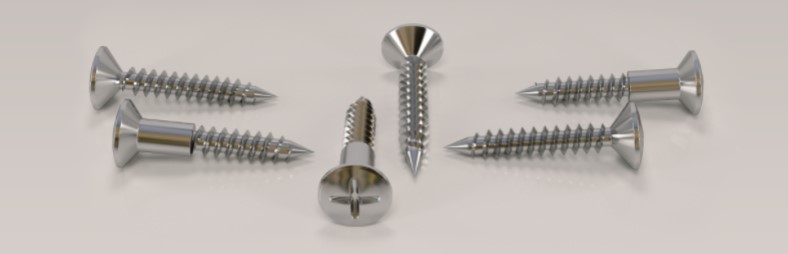

Шурупы с полупотаинои головкой (ГОСТ 1146-80)



Марка стали: 08; 08пс; 10; 10пс
Класс точности: B
Без покрытия или с гальваническим цинковым покрытием.


 d  2,5 3,0  3,5  4,0  5,0  6,0
 D  4,7 5,6  6,5  7,4  9,2  11,0
 b  не менее 0,6L
 K, не более  1,5 0,65  0,93  2,2  2,5  3,0
 L  13-25 10-30  13-40  13-60  13-60  20-80
 L  Масса 1000 шт., кг
 10  - 0,48   -  -  -  -
 13  0,42  0,61  0,67  1,10  1,72  -
 16  0,51  0,74  0,85  1,33  2,09  -
 18  0,57  0,83  1,02  1,49  2,33  -
 20  0,63  0,92  0,14  1,64  2,57  3,69
 22  0,69  1,01  1,26  1,80  2,81  4,04
 25  0,78  0,14  1,38  2,03  3,18  4,56
 30  -  0,36  1,55  2,41  3,78  5,42
 35    -  1,85  2,80  4,39  6,29
 40      2,14  3,18  4,99  7,16
 45      -  3,57  5,60  8,02
 50        3,95  6,20  8,86
 60        4,72  7,41  10,62
 70            12,35
 80
*Исполнение 4 для шурупов с L ≤ 22 мм.
