Шайбы пружинные путевые (ГОСТ 19115-91)

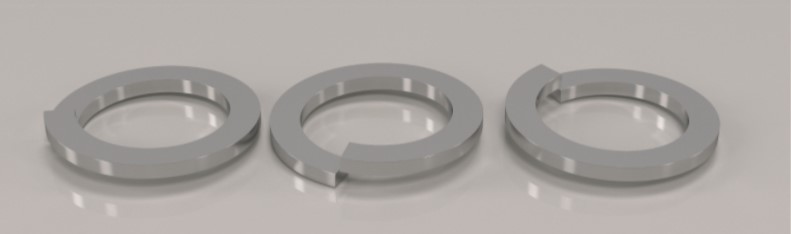

Шайбы пружинные путевые

Марка стали: 40С2А (Селект)

Шайбы путевые исполнение 1

мм

Номинальный диаметр резьбы болта 22 24 27
d (пред.откл ±1,05) 24 26 29
Поперечное сечение (предл.отк. ±0,45) S 8 9 10
b
г, не более 2,0
Н Не менее 13,5 15,0 16,5
Не более 18,5 20,0 23,0
Номинальный диаметр резьбы болта, мм Теоретическая масса 1000 шайб, кг
22 49,1
24 67,9
27 93,4

Шайбы пружинные путевые применяются с болтами диаметром 22; 24; 27 мм в конструкциях верхнего
строения пути железных дорог.

Посмотрите также шурупы путевыешайбы пружинные ГОСТ 6402-70.
