Сетки сварные для железобетонных конструкций (ТУ 1276-051-00187240-2008)

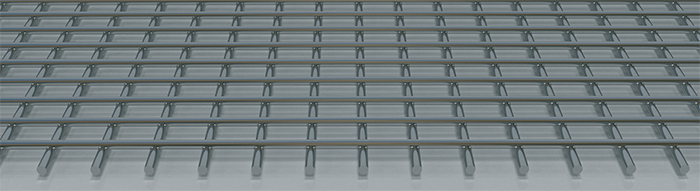

Сетки сварные для железобетонных конструкций

Назначение: Для армирования железобетонных конструкций.

Материал: Ст1пс, Ст1сп.

Стержни сетки из проволоки класса Вр1 по ГОСТ 6727 диаметрами 4,0; 5,0 мм.
и прокат арматурного класса В500С ГОСТ Р 52544 или ТУ 14-1-5544 диаметром 6,0; 8,0 мм.
L - длина сетки;
B - ширина сетки;
S, S1 - основной шаг по осям продольных и поперечных стержней.

Сетки сварные для железобетонных конструкций (ТУ 1276-051-00187240-2008)

Основной шаг продольных стержней должен быть равно или кратным 50 мм.

Шаг поперечных стержней может быть равен шагу продольных стержней или отличаться от него.

Ширина сетки в картах, мм Длина карты, мм Ширина сетки в рулонах, мм
1550-2350 1000-6000 1000-2350

Масса рулона до 1300 кг, масса пакета не более 2 т.

Тип сетки, размер ячеек, мм Диаметр проволоки, мм Количество стрежней, шт/м2 Вес 1м проволоки, кг Теоретическая масса 1м2 сетки, кг
продольных поперечных периодического профиля с гладкой поверхностью периодического профиля
с гладкой поверхностью
50х50 4,0 20,0 20,0 0,092 0,0986 3,68 3,95
50х100 20,0 10,0 2,76 3,00
100х100 10,0 10,0 1,84 1,98
100х150 10,0 6,6 1,53 1,64
100х200 10,0 5,0 1,38 1,50
150х150 6,6 6,6 1,21 1,30
150х200 6,6 5,0 1,07 1,20
200х200 5,0 5,0 0,92 0,99
50х50 5,0 20,0 20,0 0,144 0,154 5,76 6,20
50х100 20,0 10,0 4,32 4,70
100х100 10,0 10,0 2,88 3,10
100х150 10,0 6,6 2,39 2,60
100х200 10,0 5,0 2,16 2,30
150х150 6,6 6,6 1,90 2,16
150х200 6,6 5,0 1,67 1,85
200х200 5,0 5,0 1,44 1,54
50х50 6,0 20,0 20,0 0,222 0,222 8,88 8,88
50х100 20,0 10,0 6,66 6,66
100х100 10,0 10,0 4,44 4,44
100х150 10,0 6,6 3,77 3,77
100х200 10,0 5,0 3,33 3,33
150х150 6,6 6,6 3,11 3,11
150х200 6,6 5,0 2,66 2,66
200х200 5,0 5,0 2,22 2,22
50х50 8,0 20,0 20,0 0,395 0,395 15,80 15,80
50х100 20,0 10,0 11,85 11,85
100х100 10,0 10,0 7,90 7,90
100х150 10,0 6,6 6,72 6,72
100х200 10,0 5,0 5,93 5,93
150х150 6,6 6,6 5,53 5,53
150х200 6,6 5,0 4,74 4,74
200х200 5,0 5,0 3,95 3,95
