Сетка плетеная с квадратными или ромбическими ячейками

Сетки стальные плетеные одинарные (ГОСТ 5336-80, ТУ 14-198-116-94).

ГОСТ 5336-80.Сетка плетеная с квадратными ячейками

Назначение: стальные сетки плетеные с квадратными или ромбическими ячейками для ограждений, теплоизоляционных работ, крепления горных выработок на шахтах и рудниках, просеивания.

1) Для сеток плетеных по ГОСТ 5336-80

Материал сеток: низкоуглеродистая сталь Ст1кп, Ст1сп(м) - основная; Ст1сп - заменитель

Без покрытия диаметром 1,2-5,0 мм или оцинкованная диаметром 1,6-5,0 мм.

2) Для сеток по ТУ 14-198-116-94

Материал сеток: низкоуглеродистая сталь Ст1пс - основная; Ст1сп - заменитель.

Без покрытия диаметром 1,02 - 4,5 мм или оцинкованная диаметром 1,6 - 4,5 мм.

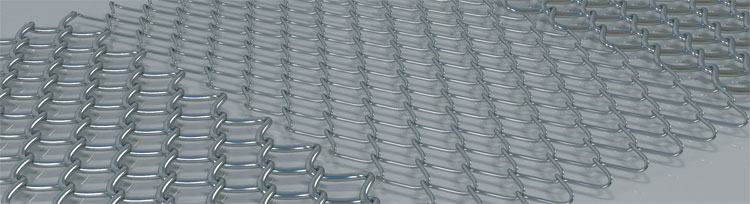

с ромбической ячейкой с квадратной ячейкой

Характеристики сеток ГОСТ 5336-80

Размер стороны ячейки, мм Масса 1м2, кг, при диаметре проволоки стальной Ширина сетки, мм
1,2 1,4 1,6 1,8 2,0 2,5 3,0 4,0 5,0
сетки  плетеные с ромбическими ячейками
5 4,52 - - - - - - - - 1000
6 3,73
- - - - - - -
8 2,78 3,80 - - - - - - -
сетки плетеные с ромбическими или квадратными ячейками
10 2,20
(1,96)
3,00
(2,68)
- -   - - - - - 1000
1500
12 - 2,48
(2,24)
3,24
(2,92)
- - - - - -
15 - - 2,57
(2,27)
3,25
(2,88)
- - - - -
20 - - - - 3,00
(2,66)
- - - -
сетки с квадратными ячейками
15 - - - - 3,60 - - - - 1000
1500
2000
25 - - - - 2,15 3,36 - - -
35 - - - - 1,56 2,44 - - -
45 - - - - - 1,87 2,70 - -
50 - - - - - - 2,42 - - 1500
2000
60 - - - - - - 2,00 - -
Характеристики сеток ТУ 14-198-116-94

Номер сетки Номинальный размер стороны ячейки в свету, мм
Номинальный диаметр проволоки, мм Живое сечение сетки, % Масса 1м2, кг (справочно)
5 5 1,0 60,1 (69,4)
3,10 (2,70)
6 6 1,0 63,6 (73,4)
2,60 (2,30)
8 8 1,0 68,4 (79,0)
1,90 (1,70)
10 10 1,0 71,5 (82,6)
1,50 (1,35)
12 12 1,2 71,5 (82,6)
1,8 (1,60)
15 15 1,4 72,4 (83,6)
2,07 (1,80)
20 20 1,6 74,2 (85,7)
1,95 (1,70)
25 25 2,2 (82,6)
(2,84)
35 35 2,2 (88,5)
(1,86)
45 45 2,2 (90,8)
(1,45)
45 45 2,8 (88,6)
(2,35)
50 50 2,8 (89,6)
(2,10)
60 60 2,5 (92,2)
(1,40)
60 60 2,8 (91,3)
(1,76)
80 80 3,4 (92,0)
(1,95)
100 100 4,5 (91,5)
(2,73)

Поставка стальной сетки в рулонах массой до 80 кг, торцы рулона обернуты бумагой или упаковочной тканью, или тарным холстопрошивным полотном или клееным полотном.

Значения, указанные в скобках, распространяются на стальной плетеной сетки с квадратной ячейкой.

Для сеток №№ 5-60 длина рулона не менее 10 м.
Для сеток №№ 80-100 длина рулона не менее 5 м.
