Проволока периодического профиля для армирования железобетонных конструкций (ВР-1) (ТУ 1213-034-00187240-2006)

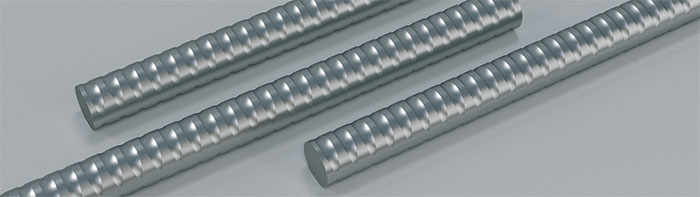

Проволока периодического профиля

Назначение: стальная проволока предназначена для армирования железобетонных конструкций
Материал: Изготавливается из стали марок: Ст1пс, Ст1сп, С4С, 1кп.

Основные параметры и размер проволоки

Номинальный диаметр проволоки d Размер а Глубина вмятин h Шаг вмятин S Длина выступа b
номинальный предель-ные отклоне-ния номинальный предель-ные отклоне-ния номинальный предель-ные отклоне-ния номинальный предель-ные отклоне-ния
2.5 2.5 + 0,02
- 0,07
0,12 +0,02
- 0,05
1,75 +/- 0,2 0,5 +/- 0,2
2,7 2,7 + 0,03
- 0,08
0,13 + 0,02
- 0,05
1,90 +/- 0,2 0,6 +/- 0,2
2,8 2,8 + 0,03
- 0,10
0,13 + 0,02
- 0,05
2,00 +/- 0,2 0,6 +/- 0,2
3,3 3,3 + 0,04
- 0,12
0,16 + 0,02
- 0,05
2,25 +/- 0,2 0,7  +/- 0,2
 3,4 3,4  + 0,04
- 0,12
0,17  + 0,02
- 0,05
2,25  +/- 0,2  0,7  +/- 0,2
 3,5 3,5  + 0,04
- 0,12
0,17  + 0,02
- 0,05
2,25  +/- 0,2  0,7  +/- 0,2
 3,7 3,7  + 0,04
- 0,12
0,18  + 0,02
- 0,05
2,50  +/- 0,2  0,8  +/- 0,2
 3,8 3,8 +0,04
-0,12
0,18 + 0,02
- 0,05
2,50 +/- 0,2 0,8 +/- 0,2
 4,3 4,3  + 0,04
- 0,13
0,20 + 0,02
- 0,05
2,75 +/- 0,2 0,9   +/- 0,2
 4,4 4,4  + 0,04
- 0,13
0,21  + 0,02
- 0,05
2,75  +/- 0,2  0,9  +/- 0,2
 4,5 4,5  + 0,04
- 0,13
0,21  + 0,02
- 0,05
2,75  +/- 0,2  0,9  +/- 0,2
 4,7 4,7  + 0,05
- 0,15
0,22  + 0,02
- 0,05
3,00  +/- 0,2  1,0  +/- 0,2
 4,8 4,8  + 0,05
- 0,15
0,23  + 0,02
- 0,05
3,00  +/- 0,2  1,0  +/- 0,2
 5,5 5,5 + 0,06
- 0,17
0,26  + 0,02
- 0,05
3,25  +/- 0,2  1,1  +/- 0,2
 5,75  5,75  + 0,06
- 0,18
0,20  + 0,02
- 0,05
3,50  +/- 0,2  1,2  +/- 0,2
 5,8 5,8  + 0,06
- 0,18
0,27  + 0,02
- 0,05
3,50  +/- 0,2  1,2  +/- 0,2
 6,0 6,0  + 0,06
- 0,18
0,29  + 0,02
- 0,05
3,50  +/- 0,2  1,2  +/- 0,2

Механические свойства проволоки

Номинальный диаметр проволоки d, мм Разрывное усилие Р, rН (кгс) Усилие соответствующее условному пределу текучести Р02, гН(кгс) Число перегибов Относительное удлинение G100,% Линейная плотность не более, кг
2,5  29 (300) 25 (260) 4 1,8     0,035
2,7  0,047
2,8  0,049
3,3 54 (550)  51 (515) 2,0 0,062
3,4  59 (600)   53 (540)   2,3 0,067
3,5 61 (620) 53 (540) 2,3 0,070
3,7 2,5 0,078
3,8 0,085
4,3  86 (877)  80 (816) 3,0 0,100
4,4 96 (980)  87 (890) 3,0 0,110
4,5  96 (980)   87 (890) 3,0 0,114
4,7  0,126
4,8 0,134
5,5 118 (1200)  108 (1100) 3,1 0,170
5,75  103 (1050)  100 (1020) 3,1 0,190
5,8  127 (1300)  125 (1270) 3,3 0,190
6,0  143 (1460)  137 (1390) 3,3 0,210

Намот и упаковка

Диаметр проволоки, мм Наружный* диаметр мотка (бунта), мм  Внутренний* диаметр мотка (бунта), мм  Ширина* мотка (бунта), мм  Вес мотка (бунта), кг  Упаковка
3,3 - 6,0 бунт
830 400  450 до 1000 Бухты увязываются в 4-х местах основной вязкой из проволоки диаметром 6,0 мм и вспомогательной вязкой из проволоки диаметром 2,0 - 3,0 мм.
2,5 - 3,5 бунт 800 412 500 до 1000 Бунты наматываются на картонную обечайку, увязываются металлической лентой в четырех местах.

*Размеры не контролируются
