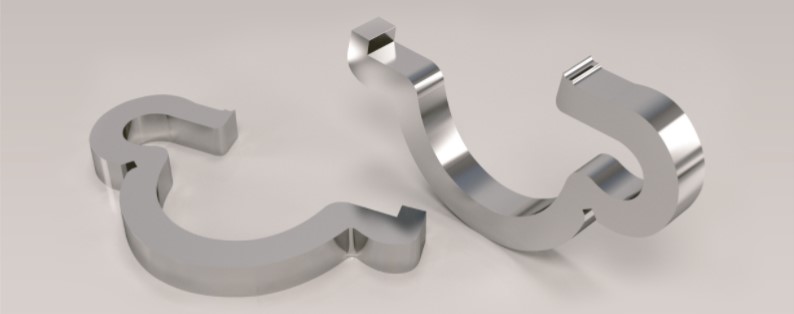

Противоугон пружинный к железнодорожным рельсам (ТУ 32 ЦП 811-95)

Противоугон ЦП

Сечение: квадратное с размером сторон 22 мм.

Марка стали: 40С2А

Среднее значение статического усилия сдвига противоугона вдоль подошвы рельса не менее 800 кг.

Противоугон ЦП 811-95 исполнение 1

Обозначение противоугона В +0,5 B1 Н h1 теоретическая масса, кг
номин. пред. откл номин. пред. откл.
1 П75 122 112 ±5 66,0 17,0 ±1,0            1,41
1 П65 113 103 60,0            1,36
1 П50 92 82 53            1,22
1 П43 76 70 +5
-2
47            1,13

На противоугонах имеется маркировка, содержащая год изготовления (последнюю цифру).

Предназначены для закрепления от продольного перемещения рельсов типов
Р75, Р65, Р50, Р43 в конструкциях верхнего строения пути.
